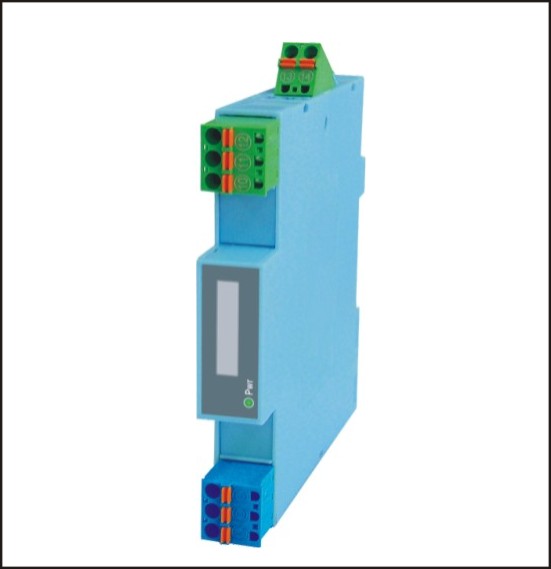

LU-B11操作端（信號輸出）隔離安全柵（一入一出）可連接多種小于20mA或小于10V的直流信號。 接受來自處于安全區的 DCS/PLC 系統或其它操作器的直流電壓信號，經安全柵隔離傳送，輸出所需的直流電流或電壓信號 ，驅動處于危險現場的電氣轉換器、閥門定位器、顯示設備等本安儀表。 采用獨立電源供電，供電電源—輸入—輸出之間隔離。
一、概述
● LU-B11安全柵可連接多種小于20mA或小于10V的直流信號。
● 接受來自處于安全區的 DCS/PLC 系統或其它操作器的直流電壓信號，經安全柵隔離傳送，輸出所需的直流電流或電壓信號 ，驅動處于危險現場的電氣轉換器、閥門定位器、顯示設備等本安儀表。
● 采用獨立電源供電，供電電源—輸入—輸出之間隔離。
二、技術指標
● 輸入參數（安全區信號）
輸入電流時 輸入范圍：4～20mA
輸入電阻：內置輸入電阻器100Ω
輸入電壓時 輸入范圍：1～5V、0-5V、0-10V
輸入電阻：>500KΩ
● 輸出參數（危險區信號）
輸出電流時 輸出范圍：4～20mA
允許負載：≤750Ω
輸出電壓時 輸出范圍：1～5V
內置電阻：250Ω
輸出阻抗：≤500Ω
● 本質安全參數
防爆標志： [Exia]ⅡC
高電壓Um： 250V
高輸出電壓Uo： 28V
大輸出電流Io：93mA
大外部電感Lo：2.4mH
大外部電容Co：0.05μF
● 環境參數
供 電 電 源：20-30VDC
紋波系數10%P-P 以下約1W
電源顯示燈：綠色LED 、電源供電時亮燈
使用溫度范圍：-20~ +60℃
使用濕度范圍：0 ~ 95%RH （無冷凝）
● 綜合技術參數
標準精度：±0.1%
溫度漂移：±0.015%/℃
響應時間：≤10mS
絕緣電阻：輸入-輸出-電源間2.5KV，1min，50HZ
隔離強度：輸入-輸出-電源間≥100MΩ/500VDC
負載電阻變化的影響：±0.1%/250Ω（電流輸出時）
±0.1%（電壓輸出時）
上電穩定時間：≤3s
