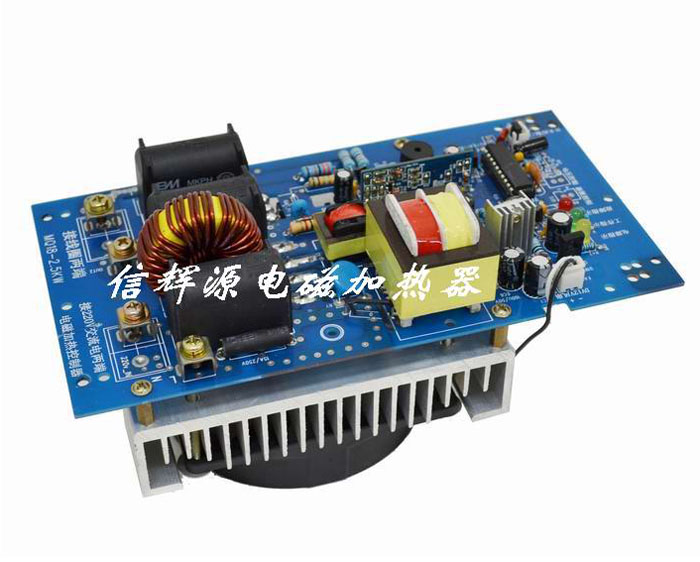

故障低2.5kw電磁加熱控制板，適合用在注塑機電磁加熱節能改造，吹膜機，拉絲機，擠出機等分段式電磁加熱設備。相比電熱圈在30%以上，而且節能環保。
一、產品電氣規格
1、額定電壓頻率：AC 220V / 50Hz
2、電壓適應范圍：100V~260V
3、額定功率：2.5KW
二、環境適應能力
1、溫度：-20℃~50℃；
2、濕度：≤95%
三、基本性能概述
1、電壓與功率特性：200-260V恒定功率輸出，200V以下恒流輸出；
2、熱效率≥95%；
3、IGBT過熱保溫度：95±5℃；
4、工作頻率：25-35KHz；
5、具有軟啟動加熱/停止模式；
6、具有加熱線圈短路保護功能；
7、具有抗干擾功能。
四、 產品主要應用領域
1、工業高效加熱設備如塑膠機械注塑機、造粒機、吹膜機、擠出機 拉絲機、中空成型機等等的節能改造中；
2、民用加熱產品如電磁熱水器，電磁熱水管道，電磁熱水瓶等高效加熱電器中
五、系統接線說明
1、 220V IN接電源輸入。
2、 LOAD接加熱線圈。
3、 指示燈PWR為電源指示燈，W為工作指示燈，E為故障指示燈。
六、安裝電磁感應加熱控制器說明

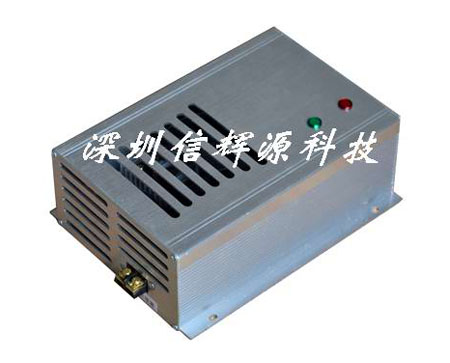

1、一般一臺塑料機可以用多臺加熱器疊加達到其加熱功率。每個加熱器一般放在一個控制箱里。便于操作與維護。指示燈就可以接在控制箱外部。便于觀察加熱器的工作情況。也可以做一個大機箱放若干個電路板。
2、電磁加熱線圈一般橫截面積為4平方以上高溫線。繞在注塑機加熱管道外部。
3、加熱線圈繞法時注意，一般有圓形繞法和U型繞法，當為U形繞法時，管道外部要用高溫棉包住約15-20mm；當圓形繞法時，管道外部要用高溫棉包住約20mm，再用玻璃絲帶包一層，然后繞線圈。開機工作頻率為25-35KHz。
4、繞線圈完成后測量線圈電感量約為130-140uH （用勝利牌6243+電容電感表測量）。
5、加熱器線圈要用云母繞包玻璃纖維編織耐高溫電纜。
6、散熱器工作中帶電!請勿碰撞其它物體!!!
